GTK-550 S

LINHA GTK
TORNO AUTOMÁTICO CNC UNIVERSAL

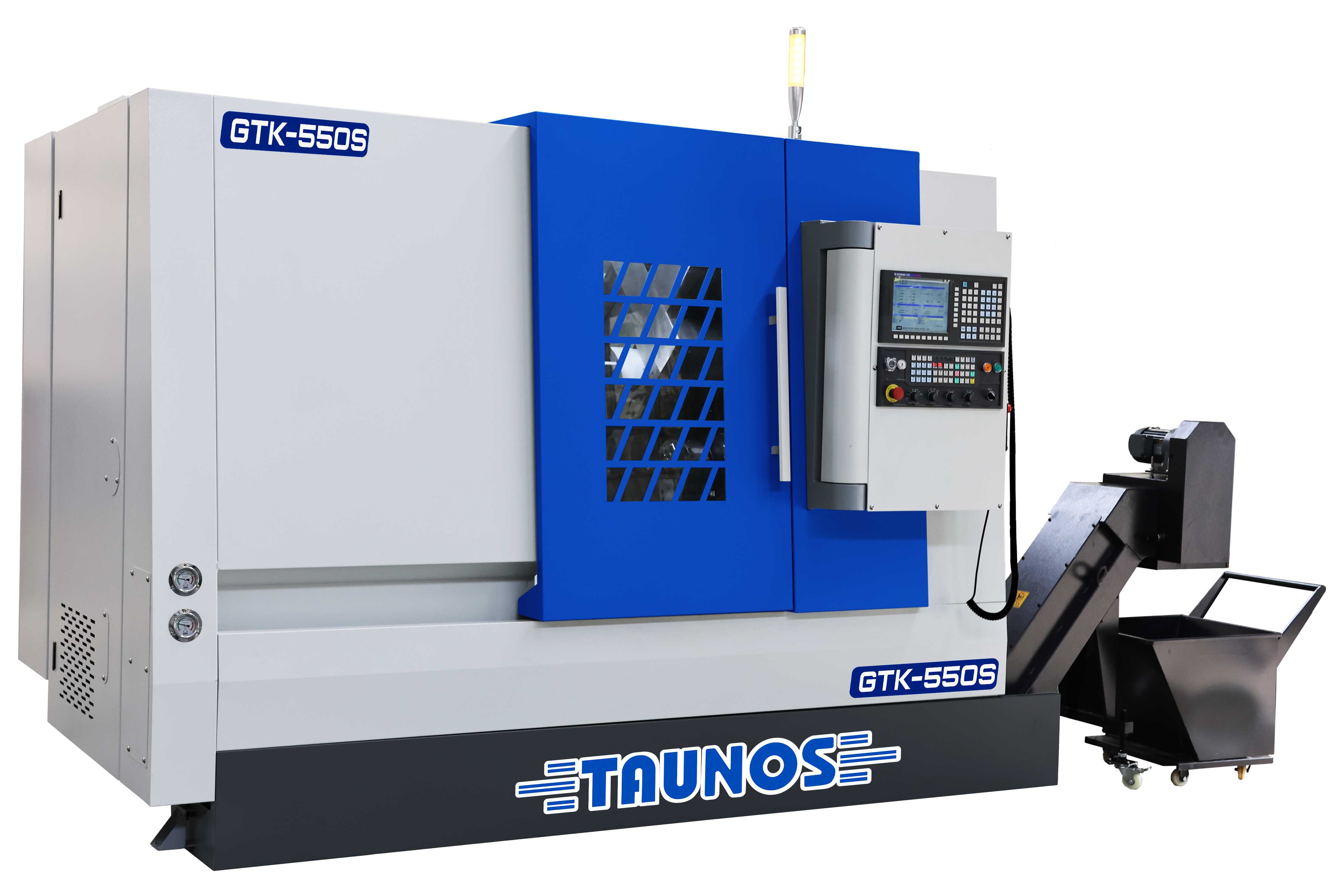

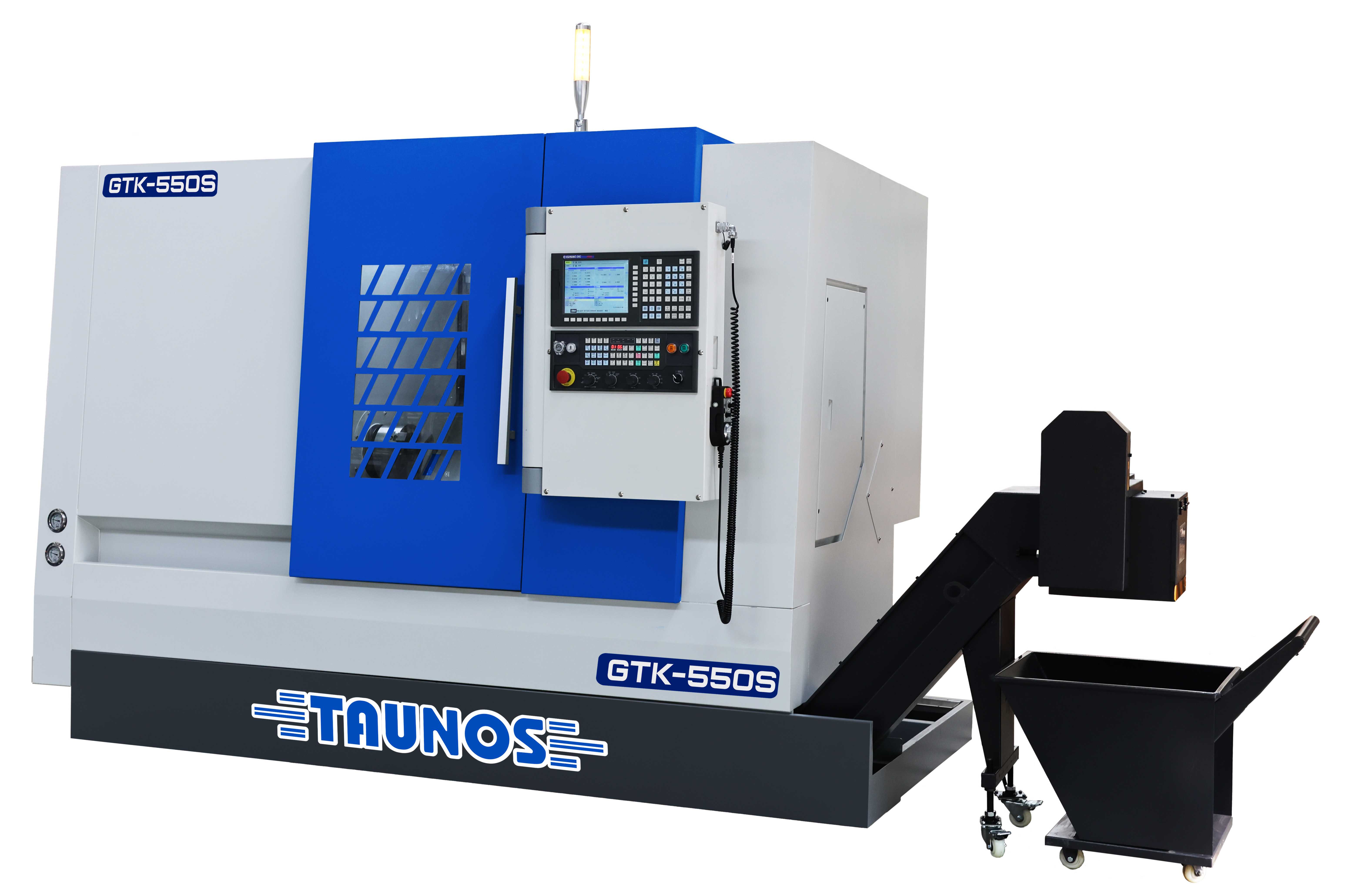

O GTK-550S é o Centro de Torneamento da Taunos, projetado para entregar alta precisão e eficiência em processos de usinagem. Com sua robusta estrutura e tecnologia CNC de ponta, o GTK-550S oferece operações complexas em uma única configuração, como torneamento, fresamento e perfuração.

Ideal para a fabricação de peças detalhadas e de alta qualidade, ele garante precisão dimensional e excelente acabamento, sendo a escolha perfeita para indústrias que buscam produtividade e confiabilidade em seus processos de produção.

Alta performance, projetado para usinagem de peças de grande porte com alta precisão e eficiência. Combina a capacidade de um torno vertical com a flexibilidade de um centro de usinagem, tornando-o ideal para uma variedade de aplicações em diversos setores industriais.

Nosso GTK-550 S (Duplo Spindle) atende a sua necessidade?

Solicitar Orçamento

Quer saber mais sobre nosso produto? Baixe nosso Material Técnico:

Características Técnicas

Descrição	Unidade de Medida	Medida
Diâmetro máximo de giro do eixo principal sobre o barramento	mm	Ø 560
Diâmetro máximo de oscilação do sub-spindle sobre o barramento.	mm	Ø 500
Diâmetro máximo de usinagem	mm	360
Comprimento máximo de usinagem	mm	450
Modelo eixo principal (Spindle Principal)		A2-6
Modelo do Eixo do Sub-spindle		A2-5
Velocidade do fuso principal	r/min	50-4000
Velocidade do Sub-Spindle	r/min	50-4000
Furo do Eixo do Fuso Principal	mm	⌀ 66
Furo do Eixo Sub-Spindle	mm	⌀ 56
Capacidade da Barra (Spindle Principal)	mm	52
Capacidade da Barra (Sub-spindle)	mm	42
Placa Hidráulica do Fuso Principal	inch	200
Placa Hidráulica do Sub-Spindle	inch	160
Potência do motor do Fuso Principal	kw	11
Potência do motor do Sub-Spindle	kw	5.5
Tipo de Torre/ Modelo		12-station BMT45
Potência do motor da Torre	kw	3.7
Velocidade de rotação da ferramenta acionada	r/min	3000
Deslocamento do Eixo X	mm	350
Deslocamento do Eixo Z	mm	500
Deslocamento do Eixo Y	mm	±45
Deslocamento do Eixo W	mm	500
Avanço rápido no eixo X	m/min	20
Avanço rápido no eixo Z	m/min	20
Avanço rápido no eixo Y	m/min	10
Avanço de corte	mm/min	1-6000
Tipo de guia	mm	Guias lineares
Precisão de posicionamento	mm	0.01
Precisão de posicionamento repetido	mm	0.003
Peso líquido da máquina	kg	4600
Dimensões do equipamento	mm	3900×2100×2300
Comando		Siemens / GSK / FANUC

Perguntas Frequentes

1. COMANDO CNC - MODELO GSK 988TD
2. SPINDLE PRINCIPAL, A2-6 SPINDLE, COM PLACA HIDRÁULICA DE 8” COM UNIDADE HIDRÁULICA
3. SUB SPINDLE, A2-5 SPINDLE, COM PLACA HIDRÁULICA DE 6” COM UNIDADE HIDRÁULICA
4. FREIO HIDRÁULICO NO SPINDLE (FUSO PRINCIPAL)
5. TORRE SERVO ACIONADA COM FERRAMENTA ACIONADA COM 12 FERRAMENTAS - MODELO BMT45.
(STANDART COM 2 FERRAMENTAS ACIONADAS: 1 PEÇA 0° + 1 PEÇA 90°)
(STANDART COM 6 SUPORTE DE FERRAMENTA DE CORTE)
6. COM EIXO “Y”
7. SERVO MOTOR SPINDLE COM FUNÇÃO DO EIXO “C”, COM 11Kw.
8. SUB SPINDLE SERVO MOTOR COM FUNÇÃO DO EIXO “C”, COM 5.5Kw
9. TRANSPORTADOR DE CAVACOS DO TIPO CORRENTE
10. GUIA LINEAR E FUSO DE ESFERAS DE 1° LINHA
11. SISTEMA DE LUBRIFICAÇÃO AUTOMÁTICA
12. SISTEMA DE REFRIGERAÇÃO
13. SISTEMA DE ILUMINAÇÃO.
